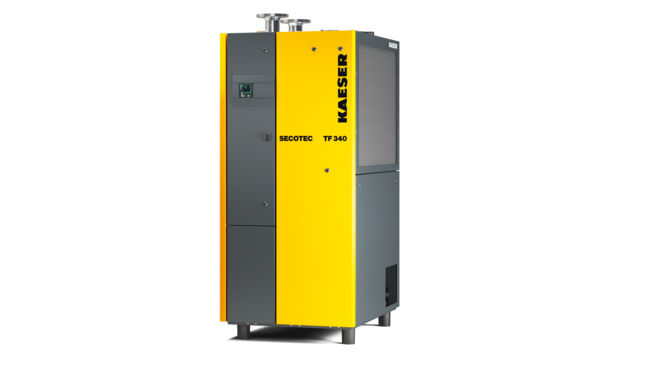

Energeticky úsporné kondenzačné sušiče SECOTEC od 10,5 do 34 m³/min

Kompaktné energeticky úsporné kondenzačné sušiče vďaka latentnému teplu

SECOTEC – v tomto prípade série TE a TF (*) – je už dlho zárukou vysokokvalitných kondenzačných sušičov od spoločnosti Kaeser v priemyslovej kvalite, stabilných tlakových rosných bodov pri maximálnej možnej spoľahlivosti a veľmi nízkych celkových nákladov počas celej doby životnosti.

Nová generácia, ktorá je vybavená inovatívnym systémom výmenníka tepla s akumulátorom latentného tepla SECOPACK LS a riadením SIGMA CONTROL SMART, teraz nanovo definuje štandardy v oblasti energetickej účinnosti, priestorových požiadaviek a jednoduchosti obsluhy.

  • Mimoriadne dlhá životnosť vďaka potrubiu pre stlačený vzduch odolnému voči korózii a hliníkovému výmenníku tepla (kondenzátor a SECOPACK LS)
  • s voliteľným komunikačným modulom Modbus TCP na pripojenie k sieti SIGMA NETWORK

Vaše výhody

  • Úspora energie:
    Kondenzačné sušiče sérií TE a TF potrebujú menej než 97 W elektrického výkonu na m³/min stlačeného vzduchu (ISO 7183 A1). Počas prevádzky s čiastočným zaťažením možno vďaka regulácii zabezpečujúcej úsporu energie prechodne uskladniť prebytočný chladiaci výkon v tepelnom akumulátore a použiť ho na sušenie bez potreby napájania elektrickým prúdom. Systém výmenníka tepla SECOPACK LS reaguje rýchlo a v každom okamihu zabezpečuje stabilné tlakové rosné body.
  • Intuitívne ovládanie:
    Ovládanie elektronického riadenia SIGMA CONTROL SMART je bezproblémové a intuitívne. Pamäť hlásení, počítadla prevádzkových hodín jednotlivých konštrukčných dielov a počítadlá intervalov údržby umožňujú vykonávať účinne kontrolovať a analyzovať prevádzkové údaje. Beznapäťové kontakty a voliteľný komunikačný modul Modbus TCP slúžia na bezproblémové prepojenie s nadradenými systémami ovládania strojových celkov, ako je napríklad SIGMA AIR MANAGER 4.0.
  • Kompaktná optimalizácia:
    Akumulačný priestor inovatívneho systému výmenníka tepla SECOPACK LS je naplnený materiálom so schopnosťou fázovej premeny. Vďaka výrazne vyššej hustote akumulačného média možno pri rovnakej kapacite usporiť 98 % naakumulovaného materiálu v porovnaní s bežnými akumulátormi tepla. Kapacitu akumulátora na zabezpečovanie stability tlakového rosného bodu sa teda podarilo dosiahnuť súčasne s obrovským znížením priestorových požiadaviek. Optimalizované dráhy prúdenia znižujú tlakové straty, čím prispievajú k vyššej energetickej účinnosti sušičov série SECOTEC.

* Táto séria kondenzačných sušičov obsahuje fluórovaný skleníkový plyn. Chladivo všetkých modelov bude v roku 2019 zmenené z R-134a (GWP 1430) na R-513A (GWP 631). Radi vám poskytneme informácie o priebehu zmeny.



Podrobné informácie o výrobku

Znížte náklady na životný cyklus!
KAESER manažment Life-Cycle-Cost

Vďaka regulácii vynechávaním a vysokej hustote akumulačného média potrebuje nová generácia kondenzačných sušičov série SECOTEC menej než 97 W na každý m³/min stlačeného vzduchu, ktorý sa má vysušiť (ISO 7183 A1), pričom táto spotreba takmer vôbec nezávisí od vyťaženia zariadenia.

Na rozdiel od iných riešení dostupných na trhu sa prebytočný chladiaci výkon nevyplytvá, ale použije sa na ochladenie tepelno-akumulačného média. Ak je vychladnuté, dodáva chlad na sušenie stlačeného vzduchu. V takom prípade nie je potrebná elektrická energia.

Popritom je nový konštrukčný koncept mimoriadne nenáročný na údržbu a servis týchto zariadení je rýchly a bezproblémový.


Chcete sa dozvedieť viac o tom, akým spôsobom spoločnosť Kaeser znižuje náklady na životný cyklus?

SECOTEC – úspora energie na všetkých úrovniach

Zaťaženie kondenzačného sušiča nezávisí len od veľkosti objemového prúdu vzduchu, ktorý sa má vysušiť (sivá plocha) – ešte väčšmi závisí od toho, aké množstvo vody je obsiahnuté v privádzanom vzduchu. Toto množstvo narastá so stúpajúcou teplotou. Preto platí, že kondenzačné sušiče sú mimoriadne zaťažované (žltá krivka) v prípade výskytu vysokých teplôt okolitého prostredia, napr. v lete.

Spolu s klesajúcimi teplotami v zimnom období (tyrkysová krivka) klesá aj prevádzkové zaťaženie kondenzačných sušičov. V záujme dosiahnutia stabilného tlakového rosného bodu pri všetkých týchto výkyvoch treba kondenzačné sušiče vždy dimenzovať na maximálne zaťaženie, ktoré sa vyskytuje počas prevádzky, s dostatočnou rezervou.

Rovnako ako v prípade šírky objemového prúdu a teploty, aj kondenzačné sušiče pracujú neustále v rozmedzí od 0 do 100 %. Regulácia akumulačného média SECOTEC prispôsobuje využívanie energie reálnym požiadavkám zariadenia, takže možno dosiahnuť vysoké úspory.

Efekt úspory prúdu
Maximálna úspora energie vďaka regulácii akumulačného média
Maximálna úspora energie vďaka pamäťovej regulácii s kondenzačnými sušičkami SECOTEC

Vyťaženie kondenzačných sušičov neustále kolíše v rozmedzí od 0 % do 100 %. Na rozdiel od bežnej čiastkovej regulácie, systém regulácie akumulátorov SECOTEC upravuje elektrický príkon presne podľa jednotlivých fáz zaťaženia.

Kondenzačné sušiče SECOTEC takýmto spôsobom ušetria takmer 60 % nákladov na elektrickú energiu pri vyťažení na úrovni 40 % v porovnaní s kondenzačnými sušičmi s reguláciou obtoku horúceho plynu.

Akumulátory chladu v sušičoch SECOTEC zostávajú – na rozdiel od bežných postupov – vždy chladné. Vďaka tomu je zabezpečené účinné sušenie stlačeného vzduchu aj počas fáz nabiehania. Vysokokvalitná izolácia akumulátora prispieva k minimalizácii spotreby energie aj počas tohto procesu. Okrem toho platí, že sušenie stlačeného vzduchu pomocou kondenzačných sušičov SECOTEC je nielen mimoriadne účinné z hľadiska využitia energie, ale vďaka vysokej kapacite akumulátora aj veľmi šetrné z prevádzkového hľadiska.

Kombinácia najlepšieho sušenia a šetrnej prevádzky
Najlepšie sušenie pri šetrnom spôsobe prevádzky s kondenzačnými sušičkami SECOTEC

Kondenzačné sušiče SECOTEC dosahujú počas všetkých fáz zaťaženia veľmi účinné a stabilné hodnoty tlakového rosného bodu. Sušený stlačený vzduch sa môže ochladiť až na teplotu +3 °C (= dosiahnuteľný tlakový rosný bod) bez toho, aby došlo ku kondenzovaniu vlhkosti vzduchu. Optimálna ochrana siete a spotrebičov využívajúcich stlačený vzduch je zabezpečená aj v prípade vyšších teplôt okolia.

Bežné kondenzačné sušiče so spínacími prevádzkovými režimami a bez dodatočného akumulátora používajú ako akumulátor chladu materiál výmenníka tepla. Chladiace kompresory a motory ventilátorov týchto sušičov sa teda musia zapínať a vypínať omnoho častejšie, aby dokázali zabezpečiť potrebný chladiaci výkon na približne konštantnej úrovni. V záujme zníženia frekvencie spínania a miery opotrebovania sa preto chladiaci okruh uvádza znova do prevádzky až po dosiahnutí výrazne vyšších tlakových rosných bodov. Výsledné kolísanie tlakových rosných bodov negatívne ovplyvňuje výsledok sušenia. Je to riskantné, pretože korózia môže začať už pri relatívnej vlhkosti stlačeného vzduchu tesne nad úrovňou 40 %, teda skôr, než sa začne tvoriť a usádzať kondenzát.

Naproti tomu prevádzka kondenzačných sušičov SECOTEC je vďaka vysokej kapacite akumulátorov chladu mimoriadne šetrná voči materiálu. Keď sa akumulátor nabije, chladiaci kompresor a motor ventilátora môžu zostať vypnuté omnoho dlhšie bez toho, aby došlo k ovplyvneniu stability tlakového rosného bodu.

Výbava

Chladiaci okruh

Chladiaci okruh tvorený

  • špirálovým kompresorom
  • Hliníkový kondenzátor typu Microchannel s ventilátorom
  • Bezpečnostný tlakový snímač
  • Zberač chladiaceho média
  • Sušič filtra
  • Termostatický expanzný ventil
  • Hliníkový systém výmenníka tepla SECOPACK LS
  • Merací prevodník teploty a tlaku

SECOPACK LS

  • Výmenník tepla typu vzduch/vzduch a vzduch/chladivo v konštrukčnom vyhotovení v podobe hliníkového bloku
  • Vstavaný akumulačný priestor s médiom so schopnosťou fázovej premeny
  • Odlučovač kondenzátu
  • Tepelná izolácia

SIGMA CONTROL SMART

SIGMA CONTROL SMART: elektronické riadenie s farebným displejom

  • Elektronické riadenie s farebným displejom
  • Ovládanie prostredníctvom jazykovo neutrálnej ponuky
  • Ukazovateľ trendu rosného bodu
  • Schéma potrubných vedení a prístrojových prvkov s prevádzkovými dátumami a hláseniami
  • Pamäť hlásení
  • Počítadlo prevádzkových hodín
  • Počítadlo intervalov údržby

Beznapäťové kontakty

  • Prevádzkové hlásenia „Porucha“ a „Kompresor chladiva je v prevádzke“
  • Výstražné signalizácie „Údržba/Výstraha“ a „Vysoký tlakový rosný bod“
  • Počítadlo prevádzkových hodín
  • Počítadlo intervalov údržby

Odvádzanie kondenzátu

  • Elektronicky odvádzač kondenzátu ECO-DRAIN 31 Vario s guľovým ventilom v prívode kondenzátu vrátane izolácie studených povrchov

Teleso

  • Teleso s práškovou povrchovou úpravou
  • Odnímateľná programovacia doska na zabezpečenie bezproblémového elektrického pripojenia
  • Účinné čistenie kondenzátora
  • Odnímateľná bočná programovacia doska – hlavný prístup do vnútorného priestoru
  • Pätky stroja

Pripojenia

  • potrubie odolné voči korózii
  • Priečkový skrutkový spoj na pripojenie externého vedenia kondenzátu
  • Káblová priechodka na pripojenie k sieti na zadnej stene (výrezy v hornom kryte zariadenia umožňujú alternatívne pripojenie zhora)

Elektrické systémy

  • Elektrické vybavenie a skúška v súlade s normou EN 60204-1, „Bezpečnosť strojových zariadení“
  • Skriňový rozvádzač – stupeň ochrany IP 54

Možnosti a príslušenstvo

  • Kondenzačný sušič na použitie pri teplote okolia do 50 °C
  • Vodou chladený kondenzačný sušič (séria TF)
  • Prípojky tlakového vzduchu vľavo (séria TF)
  • Súprava potrubných vedení na nahradenie TF 173, 203, 251 (namontované vopred z výroby) (séria TF)
  • Pätky stroja s možnosťou priskrutkovania
  • Zabudovaný transformátor primárneho napätia 200 V – 440 V
  • Zabudovaný transformátor primárneho napätia 500 V/3 fázy/50 Hz a 575 V/3 fázy/60 Hz
  • Vyhotovenie bez použitia silikónu (továrenská norma VW 3.10.7)
  • Komunikačný modul Modbus TCP

SECOTEC – Industrie 4.0 pripravený!
Zobrazenie výstražného upozornenia v blokovej schéme SIGMA AIR MANAGER 4.0

Pomocou voliteľného komunikačného modulu Modbus TCP je možné pripojiť kondenzačné sušiče SECOTEC k sieti SIGMA NETWORK. Všetky dôležité prevádzkové parametre a hlásenia tak budú k dispozícii v reálnom čase.

To umožňuje rozsiahle monitorovanie systému celej pneumatickej stanice a vytvára základ pre prípadnú preventívnu údržbu.
Výsledok: Najlepšia dostupnosť pri minimálnych nákladoch.

Okrem toho SIGMA AIR MANAGER 4.0 ponúka rozsiahly prehľad dôležitých prevádzkových parametrov kondenzačného sušiča. Upozornenia a alarmy sa zobrazujú v blokovej schéme pneumatickej stanice pomocou farebného kódu. Stačí jedno kliknutie na symbol spínača na sušiči a k dispozícii máte dôležité prevádzkové parametre a hlásenia vo forme nekódovaného textu.

SECOPACK LS – stavebný kameň efektívnosti
Rez systémom výmenníka tepla SECOPACK
  1. Vstup stlačeného vzduchu
  2. Výstup kondenzátu
  3. Vstup chladiva (chladný)
  4. Výstup chladiva (teplý)
  5. Prenos tepla
  6. Výstup stlačeného vzduchu

Kondenzačné sušiče série TE a TF sú vybavené inovatívnym systémom výmenníka tepla SECOPACK LS. Latentný akumulátor tepla tohto systému je naplnený materiálom so schopnosťou fázovej premeny. Stlačený vzduch zohrieva materiál a ten sa roztopí (vybitie akumulátora). Pritom naberá latentné teplo topenia. Toto teplo je omnoho vyššie než teplo, ktoré môže materiál nabrať na základe svojej bežnej tepelnej kapacity (bez zmeny fáz). Latentný akumulátor tepla v sušiči sérií TE a TF teda disponuje omnoho vyššou hustotou – pri rovnakej kapacite dokáže ušetriť 98 % naakumulovaného materiálu v porovnaní s bežnými akumulátormi tepla.

Výsledok: vysoká kapacita akumulátora zabezpečuje stabilné tlaky rosných bodov a prevádzku, ktorá šetrí materiál, a to pri značnom znížení priestorových požiadaviek.

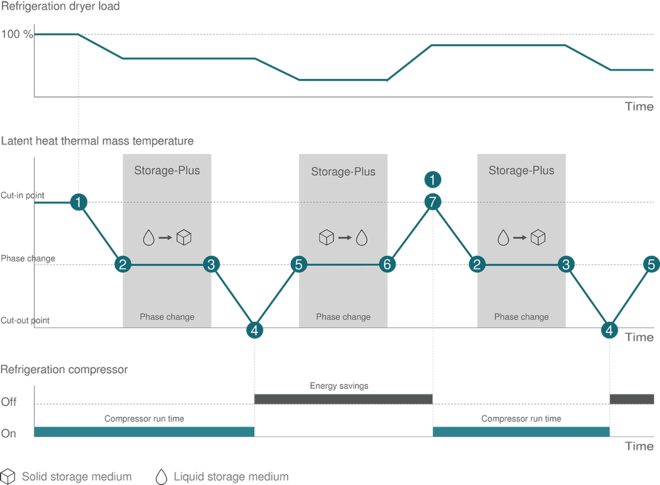

Inovatívna regulácia využívajúca akumulátor Plus a zmenu fáz
SECOTEC: Inovatívna regulácia pomocou pamäť – plus a zmeny fáz
  1. Kompresor pripraví vychladnuté chladivo na sušenie stlačeného vzduchu a chladenie akumulátora.
  2. Médium akumulátora pri konštantnej teplote tuhne a zároveň odvádza veľké množstvo tepla prostredníctvom chladiva.
  3. Chladivo pokračuje v ochladzovaní média akumulátora až po dosiahnutie bodu vypnutia.
  4. Chladiaci kompresor sa vypne.
  1. Médium akumulátora dodá chlad na sušenie stlačeného vzduchu a zohreje sa.
  2. Médium akumulátora sa pri konštantnej teplote topí a zároveň odoberá veľké množstvo tepla z vlhkého stlačeného vzduchu.
  3. Médium akumulátora sa zohrieva až po dosiahnutie bodu zapnutia kompresora.
Konštrukcia a funkcia

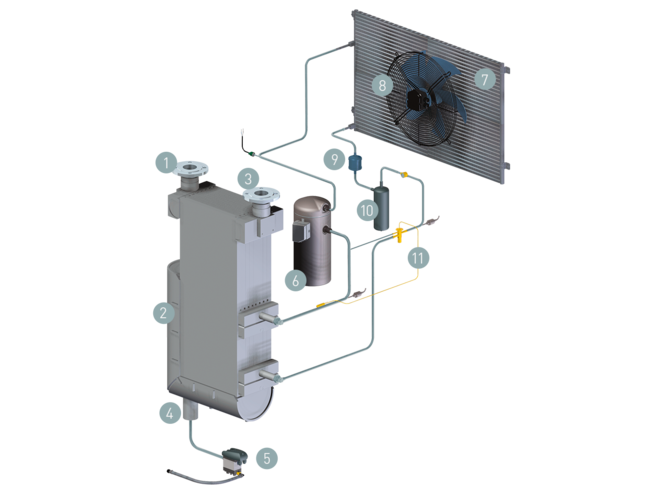

Schéma štruktúry energeticky úsporných sušičiek SECOTEC TF
  1. Vstup stlačeného vzduchu
  2. Systém výmenníka tepla SECOPACK LS
  3. Výstup stlačeného vzduchu
  4. Výstup kondenzátu
  5. Odvádzač kondenzátu ECO-DRAIN
  6. Kompresor chladiva
  1. Kondenzátor typu Microchannel
  2. Ventilátor
  3. Sušič filtra
  4. Zásobník chladiva
  5. Expanzný ventil
Technické údaje TE

Základné vyhotovenie

ModelTE 102 TE 122 TE 142
Prietokové množstvo m³/min 11,5 12,5 14,5
Tlaková strata bar 0,11 0,13 0,14
Elektrický príkon pri 50 obj. % kW 0,5 0,52 0,65
Elektrický príkon pri 100 obj. % kW 1,08 1,12 1,48
Prevádzkový pretlak bar 3 - 16 3 - 16 3 - 16
Teplota okolia °C 3 - 45 3 - 45 3 - 45
Vstupná teplota °C 3 - 60 3 - 60 3 - 60
Hmotnosť kg 229 230 249
Rozmery Š x H x V mm 712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
Pneumatická prípojkaG 2 G 2 G 2
Prípojka odvodu kondenzátuG ¼ G ¼ G ¼
Napájanie elektrickou energiou400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Chladiaci prostriedokR-513A R-513A R-513A
Hmotnosť chladiva ako ekvivalent CO2 t 0,95 0,98 1,01
Potenciál globálneho otepľovania631 631 631
Hmotnosť chladiva kg 1,5 1,55 1,6

Technické údaje TF

Základné vyhotovenie

ModelTF 174 TF 230 TF 280
Prietokové množstvo m³/min 17 23 28
Tlaková strata bar 0,12 0,15 0,15
Elektrický príkon pri 50 obj. % kW 0,73 1,04 1,22
Elektrický príkon pri 100 obj. % kW 1,39 1,94 2,43
Prevádzkový pretlak bar 3 - 16 3 - 16 3 - 16
Teplota okolia °C 3 - 45 3 - 45 3 - 45
Vstupná teplota °C 3 - 60 3 - 60 3 - 60
Hmotnosť kg 341 359 385
Rozmery Š x H x V mm 835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
Pneumatická prípojkaDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Prípojka odvodu kondenzátuG ¼ G ¼ G ¼
Napájanie elektrickou energiou400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Chladiaci prostriedokR-134a R-134a R-134a
Hmotnosť chladiva ako ekvivalent CO2 t 3,15 2,86 3,72
Potenciál globálneho otepľovania1.430 1.430 1.430
Hmotnosť chladiva kg 2,2 2 2,6

ModelTF 340
Prietokové množstvo m³/min 34
Tlaková strata bar 0,15
Elektrický príkon pri 50 obj. % kW 1,33
Elektrický príkon pri 100 obj. % kW 2,72
Prevádzkový pretlak bar 3 - 16
Teplota okolia °C 3 - 45
Vstupná teplota °C 3 - 60
Hmotnosť kg 415
Rozmery Š x H x V mm 835 x 1.230 x 2.000
Pneumatická prípojkaDN80 PN16 DIN
Prípojka odvodu kondenzátuG ¼
Napájanie elektrickou energiou400 V / 3 / 50 Hz
Chladiaci prostriedokR-134a
Hmotnosť chladiva ako ekvivalent CO2 t 3,72
Potenciál globálneho otepľovania1.430
Hmotnosť chladiva kg 2,6
