Kompaktné kondenzačné sušiče KRYOSEC do 4,5 m³/min

Robustní a priestorovo nenároční bojovníci na poli ochrany pred vlhkosťou vo všetkých prevádzkových fázach

Kompaktné kondenzačné sušiče KRYOSEC* vás presvedčia svojou vysokou priemyselnou kvalitou „Made in Germany“. Poskytujú spoľahlivú ochranu pred vlhkosťou až do teploty okolia +50 °C. Nízka strata tlaku v systéme výmenníka tepla z ušľachtilej ocele a na údržbu nenáročná konštrukcia sú zárukou hospodárnej prevádzky. Vďaka svojej kompaktnej konštrukcii si nájdu uplatnenie priamo na mieste použitia – pod podstavcami so strojmi, pod pracovnými plošinami, alebo dokonca na stene (séria TH).

  • Spoľahlivo suchý stlačený vzduch od 0,35 do 4,5 m³/min
  • Prevádzkový tlak do 16 bar
  • Možnosti: Elektronický odvádzač kondenzátu ECO-DRAIN a/alebo elektronický termostat výstrahy tlakového rosného bodu – obe možnosti sa dodávajú s beznapäťovými kontaktmi pre poruchové hlásenie

Vaše výhody

  • Spoľahlivá ochrana pred vlhkosťou:
    Sušice KRYOSEC ochladzujú vlhký stlačený vzduch v systéme výmenníka tepla, ktorý tvoria panely z ušľachtilej ocele. Zabudovaný odlučovač účinne odlučuje tvoriaci sa kondenzát počas všetkých prevádzkových fáz. Elektronický odvádzač kondenzátu ECO-DRAIN zabezpečuje spoľahlivé odvádzanie kondenzátu.
  • Aj do prostredí s vysokými teplotami okolia:
    Sušiče KRYOSEC odvlhčujú spoľahlivo aj v náročných prevádzkových podmienkach. Rozhodujúcou mierou k tomu prispievajú veľkoryso dimenzované výmenníky tepla a plochy kondenzátora chladiva, ako aj definované vedenie chladiaceho vzduchu.
  • Priemyselná kvalita v súlade s platnými normami:
    Sušiče KRYOSEC spĺňajú bezpečnostné požiadavky platné pre strojové zariadenia (EN 60204-1). Do tejto kategórie patria uzamykateľný spínač zapnutia/vypnutia, ako aj zabudované zariadenie na odpojenie od siete. Vďaka vysokokvalitnému spracovaniu a kompaktnej konštrukcii sa ideálne hodia na cielenú decentralizovanú inštaláciu – napríklad k výrobným alebo obrábacím strojom, ktoré sú odkázané na prísun vysokokvalitne upraveného vzduchu.

* Táto séria kondenzačných sušičov obsahuje fluórovaný skleníkový plyn. Chladivo všetkých modelov bude v roku 2019 zmenené z R-134a (GWP 1430) na R-513A (GWP 631). Radi vám poskytneme informácie o priebehu zmeny.

Ideálny doplnok: separátor oleja a vody AQUAMAT
Systém na úpravu kondenzátu AQUAMAT

Náš tip: Kondenzát pred vypustením do kanalizácie upravte v súlade s platnými zákonmi a cenovo výhodne pomocou separátora oleja a vody AQUAMAT.



Podrobné informácie o výrobku

Výbava

Chladiaci okruh

  • Chladiaci okruh tvorený piestovým kompresorom
  • Konštrukčná skupina ventilátora a kondenzátora
  • Sušič filtra
  • Kapilára
  • Izolovaný výmenník tepla typu vzduch/vzduch a vzduch/chladivo s integrovaným odlučovačom kondenzátu z ušľachtilej ocele (s medenými spojmi)
  • Regulátor obtoku horúceho plynu

Odvádzanie kondenzátu

Elektronicky riadení odvádzač kondenzátu ECO-DRAIN 30

  • Elektronicky riadený odvádzač kondenzátu ECO-DRAIN 30 s guľovým ventilom v prívode kondenzátu vrátane izolácie studených povrchov

Elektrické systémy a ukazovatele

  • Mechanický ukazovateľ trendu rosného bodu
  • Elektrické vybavenie v súlade s normou EN 60204-1: uzamykateľný hlavný spínač so vstavaným odpojovačom elektrickej siete

Teleso

Kompaktná kondenzačná sušička KRYOSEC – malá konštrukčná výška, možná montáž na stenu.

  • Teleso zariadenia s práškovou povrchovou úpravou s odnímateľným krytom a pätkami stroja
  • Pripravené na zavesenie na stenu (iba séria TAH)

Pripojenia

  • Vyhotovenie vrátane elektrického napájacieho kábla s odľahčením proti ťahu (bez zástrčky)
  • Vnútorná kabeláž
  • Priečkový skrutkový spoj na pripojenie externého odvádzania kondenzátu

Dokumentácia

  • Vrátane návodu na používanie a Vyhlásenia o zhode CE (verzia pre EÚ)

Voliteľné: Beznapäťový kontakt „Upozornenie na tlakový rosný bod“

  • Doplnkové vybavenie s elektronickým termostatom s beznapäťovým výstupom
  • Namontované vnútri zariadenia a pripravené na meranie
  • Možnosť odberu signálu priamo na výstupe v mieste inštalácie
  • Možnosť nastavenia príslušných hornej a dolnej medznej spínacej hodnoty

Voliteľné: Odvádzač kondenzátu vrátane beznapäťového kontaktu

  • Alternatívne vybavenie s elektronickým odvádzačom kondenzátu ECO-DRAIN 31 s beznapäťovým poplachovým kontaktom
  • Možnosť odberu signálu priamo na odvádzači

Konštrukcia a funkcia

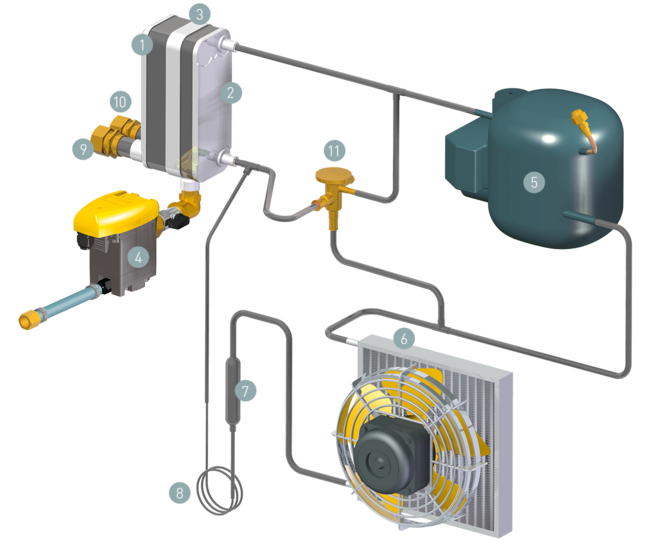

Schéma konštrukcie kompaktných kondenzačných sušičiek TAH a TCH
  1. Výmenník tepla typu vzduch/vzduch
  2. Výmenník tepla typu vzduch/chladivo
  3. Odlučovač kondenzátu
  4. Odvádzač kondenzátu
  5. Kompresor chladiva
  6. Kondenzátor chladiva s ventilátorom
  1. Sušič filtra
  2. Kapilárna rúra (odparovanie a ochladzovanie chladiva)
  3. Vstup stlačeného vzduchu
  4. Výstup stlačeného vzduchu
  5. Regulátor obtoku horúceho plynu
Technické údaje TAH

Základné vyhotovenie

ModelTAH 5 TAH 7 TAH 10
Prietokové množstvo m³/min 0,35 0,6 0,8
Tlaková strata bar 0,05 0,13 0,15
Elektrický príkon pri 100 obj. % kW 0,2 0,2 0,28
Prevádzkový pretlak bar 3 - 16 3 - 16 3 - 16
Teplota okolia °C 3 - 50 3 - 50 3 - 50
Vstupná teplota °C 60 60 60
Chladiaci prostriedokR-513A R-513A R-513A
Hmotnosť kg 24 24 26
Rozmery Š x H x V mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
Pneumatická prípojkaG ½ G ½ G ½
Prípojka odvodu kondenzátuG ¼ G ¼ G ¼
Napájanie elektrickou energiou230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Hmotnosť chladiva kg 0,14 0,19 0,21
Hmotnosť chladiva ako ekvivalent CO2 t 0,09 0,12 0,13
hermetický chladiaci okruh

Technické údaje TBH

Základné vyhotovenie

ModelTBH 14 TBH 16 TBH 23
Prietokové množstvo m³/min 1,2 1,6 2,2
Tlaková strata bar 0,22 0,24 0,23
Elektrický príkon pri 100 obj. % kW 0,36 0,45 0,57
Prevádzkový pretlak bar 3 - 16 3 - 16 3 - 16
Teplota okolia °C 3 - 50 3 - 50 3 - 50
Vstupná teplota °C 60 60 60
Chladiaci prostriedokR-513A R-513A R-513A
Hmotnosť kg 33 38 46
Rozmery Š x H x V mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
Pneumatická prípojkaG ½ G ½ G 1
Prípojka odvodu kondenzátuG ¼ G ¼ G ¼
Napájanie elektrickou energiou230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Hmotnosť chladiva kg 0,29 0,44 0,49
Hmotnosť chladiva ako ekvivalent CO2 t 0,18 0,28 0,31
hermetický chladiaci okruh

Technické údaje TCH

Základné vyhotovenie

ModelTCH 27 TCH 33 TCH 36
Prietokové množstvo m³/min 2,6 3,15 3,5
Tlaková strata bar 0,18 0,19 0,21
Elektrický príkon pri 100 obj. % kW 0,6 0,8 1,08
Prevádzkový pretlak bar 3 - 16 3 - 16 3 - 16
Teplota okolia °C 3 - 50 3 - 50 3 - 50
Vstupná teplota °C 60 60 60
Chladiaci prostriedokR-513A R-513A R-513A
Hmotnosť kg 56 66 69
Rozmery Š x H x V mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
Pneumatická prípojkaG 1 G 1¼ G 1¼
Prípojka odvodu kondenzátuG ¼ G ¼ G ¼
Napájanie elektrickou energiou230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Hmotnosť chladiva kg 0,62 0,74 0,95
Hmotnosť chladiva ako ekvivalent CO2 t 0,39 0,47 0,6
hermetický chladiaci okruh - - -

ModelTCH 45
Prietokové množstvo m³/min 4,5
Tlaková strata bar 0,18
Elektrický príkon pri 100 obj. % kW 1,33
Prevádzkový pretlak bar 3 - 16
Teplota okolia °C 3 - 50
Vstupná teplota °C 60
Chladiaci prostriedokR-513A
Hmotnosť kg 75
Rozmery Š x H x V mm 640 x 663 x 609
Pneumatická prípojkaG 1¼
Prípojka odvodu kondenzátuG ¼
Napájanie elektrickou energiou230 V / 1 / 60 Hz
Hmotnosť chladiva kg 1,03
Hmotnosť chladiva ako ekvivalent CO2 t 0,65
hermetický chladiaci okruh -
