Vysokotlakové filtre do 45 bar


Filtrovanie s použitím vysokého tlaku – od predradeného filtra po filter s aktívnym uhlím

Vysokotlakové filtre série HP odstraňujú prach, olejové aerosóly, olejové pary a pachy pri prevádzkových tlakoch do 45 bar, čím zabezpečujú stlačený vzduch vo všetkých triedach čistoty podľa normy ISO 8573-1. Sú ideálnymi spoločníkmi kompresorov a staníc dotláčacích kompresorov od spoločnosti Kaeser, používajú sa napríklad na generovanie ofukovacieho vzduchu pri výrobe PET fliaš.

  • Prietokové množstvo 1,80 – 36,7 m³/min
  • Maximálny prevádzkový tlak 45 bar
  • Max. prevádzková teplota 66 °C

Vaše výhody

  • Robustné teleso z ušľachtilej ocele:
    Teleso filtra z ušľachtilej ocele 1.4301 je mimoriadne odolné voči korózii, vďaka čomu je zárukou najvyššej časticovej čistoty.
  • Spoľahlivé odvádzanie kondenzátu:
    Zlúčené filtre vysokotlakového filtra sú k dispozícii s elektronickým odvádzačom kondenzátu ECO-DRAIN. Pre časticové filtre a filtre s aktívnym uhlím je v ponuke systém manuálneho vypúšťania prostredníctvom guľového ventilu.
  • Široké možnosti použitia:
    Pre prevádzkové tlaky do 45 bar je k dispozícii päť rôznych stupňov filtrácie – od predradeného filtra po filter s aktívnym uhlím. Vďaka tomu možno vybrať filtráciu v závislosti od konkrétnych potrieb pre všetky triedy čistoty podľa normy ISO 8573-1 s minimálnymi tlakovými stratami.

Ideálny doplnok: separátor oleja a vody AQUAMAT
Systém na úpravu kondenzátu AQUAMAT

Náš tip: Kondenzát pred vypustením do kanalizácie upravte v súlade s platnými zákonmi a cenovo výhodne pomocou separátora oleja a vody AQUAMAT.



Podrobné informácie o výrobku

Odstupňované filtračné výkony na akékoľvek účely

Predradený filter FB 3 μm

  • Výkonové spektrum: pevné častice a väčšie množstvá kondenzátu
  • určený na použitie ako predradený filter pevných častíc a tiež na odlučovanie veľkých množstiev kondenzátu

Predradený filter FC 1 μm

  • Výkonové spektrum: pevné častice a menšie množstvá kondenzátu
  • určený na použitie ako predradený filter pevných častíc a na odlučovanie menších množstiev kondenzátu
  • v prípade inštalácie je potrebné predradiť cyklónový odlučovač alebo tlakovú nádobu na zabezpečenie odlučovania kondenzátu

Jemný mikrofilter FE

  • Výkonové spektrum: jemné pevné častice, kvapôčky kondenzátu a olejové aerosóly
  • určený na použitie ako jemný filter na zabezpečenie vyššej kvality stlačeného vzduchu. Odlučuje pevné častice, kvapôčky kondenzátu a olejové aerosóly

Filter s aktívnym uhlím FG

  • Výkonové spektrum: oddeľovanie stopových objemov oleja a adsorbovateľných uhľovodíkov, predovšetkým na odstraňovanie pachov
  • filter s aktívnym uhlím na zabezpečenie najvyššej kvality stlačeného vzduchu vo farmaceutickom, elektronickom a potravinárskom priemysle. Používajte iba v kombinácii so sušičom a iba na filtrovanie už prefiltrovaného stlačeného vzduchu. Počas inštalácie pred neho namontujte filter FE/FF a sušič. Navrhnuté približne na 1 000 prevádzkových hodín v referenčných podmienkach. Ak sa vyžadujú výrazne dlhšie životnosti, použite adsorbér s aktívnym uhlím (séria ACT).

Príklad usporiadania

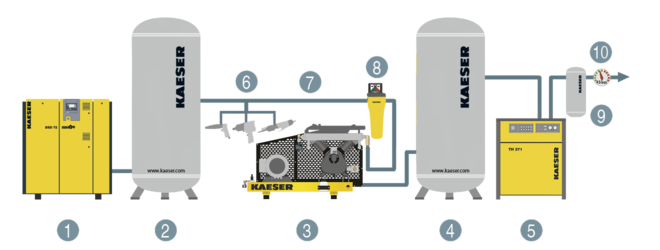

Schéma štruktúry stanice stlačeného vzduchu s dotlačovacím kompresorom do 45 bar
  1. Skrutkový kompresor
  2. Zásobníky stlačeného vzduchu
  3. Dotláčací kompresor
  4. „Vysokotlaková“ nádoba
  5. „Vysokotlakový“ kondenzačný sušič
  1. Pneumatické náradie
  2. Nízkotlaková sieť do 13 bar
  3. Predradený filter
  4. Vysokotlakový mikrofilter
  5. Sieť stlačeného vzduchu 45 bar

Systém stlačeného vzduchu s dotláčacím kompresorom do 45 bar
