Cyklónové odlučovače

Bezúdržbová odstredivá sila

Cyklónové odlučovače série KC od spoločnosti Kaeser odlučujú kondenzát na výstupe stlačeného vzduchu kompresora. Sú nevyhnuté na zabezpečenie bezporuchovej a energeticky účinnej funkcie sériovo zapojených sušičiek a filtrov. Cyklóny série KC sa dodávajú so sériovo montovaným odvádzačom kondenzátuECO-DRAIN 31 – samozrejme vrátane testovacieho tlačidla a poplachového kontaktu. Okrem toho ich možno mimoriadne ľahko kombinovať s filtrami KAESER FILTER a s voliteľnými nástennými držiakmi, takže sa dajú montovať aj na stenu. Vďaka tomu je inštalácia mimoriadne jednoduchá.

  • Úroveň odlučovania je až do 99 % s rozsahom prietokového množstva od 0,9 do 14,2 m³/min
  • Navrhnuté pre prevádzkové tlaky do 16 bar
  • S elektronickým odvádzačom kondenzátu ECO-DRAIN 31
  • Voliteľne s nástenným držiakom

Na požiadanie možno dodať modely s objemovým prúdom do 88,5 m³/min, špeciálne varianty výrobkov vo vyhotovení bez obsahu silikónov a verzie pre prevádzkový tlak do 45 bar.

Vaše výhody

  • Nekompromisná efektívnosť:
    Spoločnosť Kaeser optimalizovala prúdenie vzduchu v cyklónových odlučovačoch série KC pomocou najmodernejších simulácií prúdenia a premerala ho podľa normy ISO 12500-4. Výsledok: vírivá vložka s maximálnym odlučovacím účinkom až do 99 % – stabilná naprieč širokým spektrom výkonu a pri tlakovej strate menšej než 0,1 bar.
  • Robustné a zachovávajúce si hodnotu po dlhú dobu:
    Vďaka telesu z hliníka odolného voči morskej vode s dodatočnou pasivačnou povrchovou úpravou sú naše cyklónové odlučovače skutočnými vytrvalcami. Prípojky tlakového vzduchu na telese sú variabilne voliteľné, takže ich vždy možno optimálne prispôsobiť na použitie s našimi skrutkovými kompresormi.
  • Bezúdržbové:
    Cyklónové odlučovače série KC od spoločnosti Kaeser sú bezúdržbové. Odvádzač kondenzátu ECO-DRAIN je vybavený servisnou jednotkou na zabezpečenie mimoriadne spoľahlivej údržby.

Ideálny doplnok: separátor oleja a vody AQUAMAT
Systém na úpravu kondenzátu AQUAMAT

Náš tip: Kondenzát pred vypustením do kanalizácie upravte v súlade s platnými zákonmi a cenovo výhodne pomocou separátora oleja a vody AQUAMAT.



Podrobné informácie o výrobku

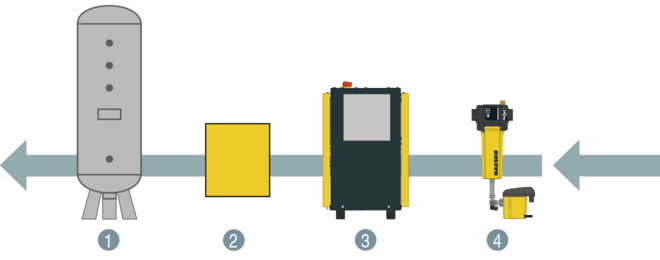

Príklad zabudovania do stanice stlačeného vzduchu
Cyklónový odlučovač - príklad inštalácie
  1. Zásobníky stlačeného vzduchu
  2. Voliteľne filtrácia
  1. Kondenzačný sušič
  2. Cyklónový odlučovač
Technické údaje

Základné vyhotovenie

ModelF9KC F26KC F46KC
Prietokové množstvo m³/min 0,9 2,6 4,6
Rozdielový tlak v novom stave bar < 0,1 < 0,1 < 0,1
Stupeň odlúčenia 20 - 100 % obj. % 97 - 99 97 - 99 97 - 99
Prevádzkový pretlak bar 2 - 16 2 - 16 2 - 16
Teplota okolia °C 3 - 50 3 - 50 3 - 50
Vstupná teplota °C 3 - 66 3 - 66 3 - 66
Pneumatická prípojkaG ⅜, G ½, G ¾ G ¾, G 1 G 1¼, G 1½, G 2
Hmotnosť kg 4,1 4 7,8
Rozmery Š x H x V mm 256 x 223 x 477 256 x 223 x 527 292 x 250 x 549

ModelF83KC F142KC
Prietokové množstvo m³/min 8,3 14,2
Rozdielový tlak v novom stave bar < 0,1 < 0,1
Stupeň odlúčenia 20 - 100 % obj. % 97 - 99 97 - 99
Prevádzkový pretlak bar 2 - 16 2 - 16
Teplota okolia °C 3 - 50 3 - 50
Vstupná teplota °C 3 - 66 3 - 66
Pneumatická prípojkaG 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Hmotnosť kg 8,5 8,5
Rozmery Š x H x V mm 292 x 250 x 634 292 x 250 x 634
